動力電池模擬器EVWS系列內置5種(磷酸鐵鋰/三元鋰/錳酸鋰/鈷酸鋰/鉛酸電池)電池模型,支持IV曲線預覽,支持用戶自定義5種電池模型。
動力電池模擬器EVWS系列適用于電動汽車用電機及其控制器、電動汽車動力總成系統等領域產品的前期研發、后期型式試驗、可靠性測試、以及生產線產品出廠測試。
1、具有電池模擬和直流編程工作模式。
2、動力電池模擬器內置磷酸鐵鋰、三元鋰、錳酸鋰等5種電池模型曲線,并可由用戶自定義5種電池特性曲線。
3、采用四象限控制技術,全功率內能量雙向流動,運行穩定可靠,節能高效。
4、具有恒壓、恒流、恒功率多種輸出模式。
5、動力電池模擬器瞬態響應時間≤3ms。
6、采用高速數字控制技術,輸出精度達到0.1%。
7、采用PWM整流技術,功率因數>0.99,輸出諧波<3%,效率大于93%。
8、具有自動壓降補償功能,自動補償線路壓降。
9、采用七寸觸摸屏操作,操作、顯示便捷。
10、輸出參數、保護參數可編程,可適用于不同類型設備測試。
11、內部器件采用LEM、英飛凌等品牌,設備可靠性高。
12、采用模塊化設計,設備后期維護簡便。

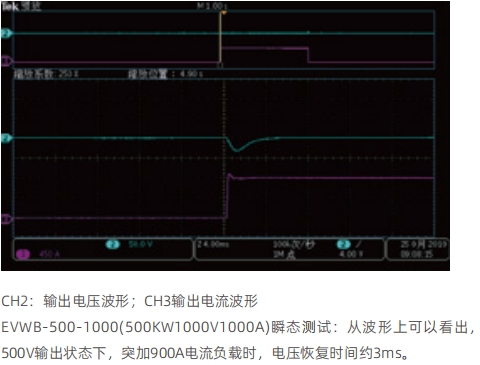

瞬態響應迅速
動力電池模擬器EVWS系列快速的電壓動態響應,可保證負載輸入電壓的穩定性,提高測試精度,避免電壓波動造成的負載振蕩;快速的切換時間可以有效保護客戶負載不受回饋電能沖擊,在電機測試過程中,電機突然出現的反向回灌能量可以快速通過電源回饋到交流電網上,以免電機損壞。

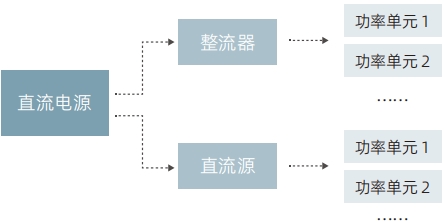

模塊化設計
動力電池模擬器EVWS系列PWM整流部分及雙向DC/DC部分分別采用標準化設計的模塊單元,模塊化設計部件具有高可靠性,裝配及維護方便快捷。

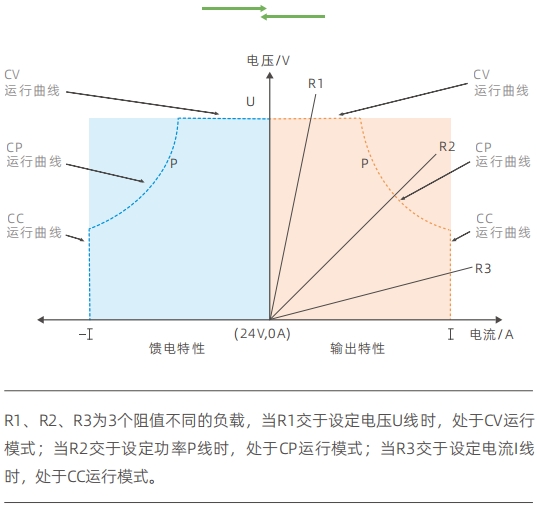

CV/CC/CP工作模式
動力電池模擬器EVWS系列具備多種工作模式,可根據負載實際情況設置電壓、電流及功率值,運行過程中自動切換工作模式,可靠保護系統穩定運行,防止工作異常導致的負載損壞情況。

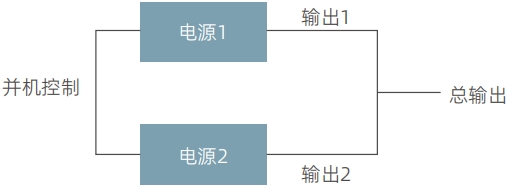

并機功能
動力電池模擬器支持電源并聯輸出,實現電源容量擴展。

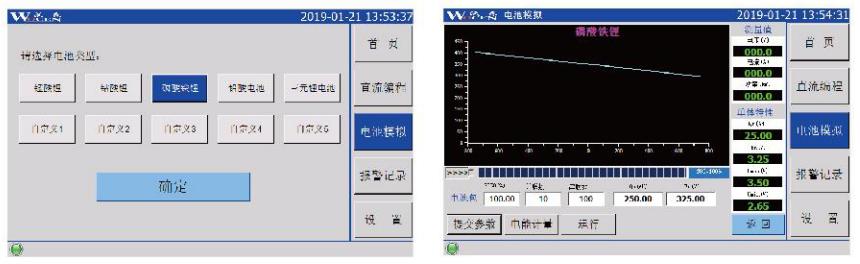

電池模擬功能
動力電池模擬器EVWS系列具備直流編程功能,滿足客戶對電壓及時間的編程功能。電池模擬功能內置5種常用電池類型,用戶可選擇電池類型(磷酸鐵鋰、三元鋰、錳酸鋰、鈷酸鋰、鉛酸電池等),設定單體串聯數、并聯數、初始SOC,支持IV曲線預覽;支持客戶自定義5種電池類型,可存儲自定義的IV曲線數據,需要時直接調用運行曲線輸出。
能量雙向流動,無縫切換
動力電池模擬器EVWS系列具備能量雙向流動特點,在電機測試過程中,電源為負載提供穩定的直流電壓,滿足正常測試功能;在測試異?;蛲C(jī)時,電源可將電機發電狀態的能量回饋到電網,以防止能量集聚造成負載損壞。能量雙向流動可自動無縫切換,有效避免電壓或電流過沖現象。

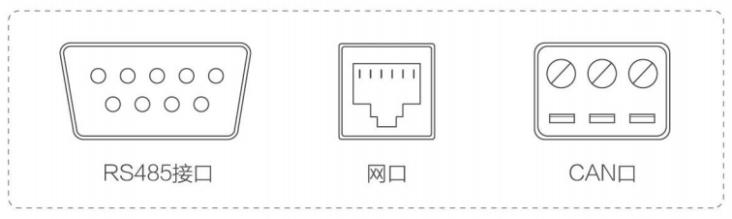

多樣化通訊接口設計
動力電池模擬器EVWS系列提供多種通訊接口
標配RS485接口
可選配以太網及CAN通訊接口
