動力電池PACK測試系統為動力電池包充電放電、工況模擬等測試而開發。采用四象限PWM 整流、雙向BUCK變換、純數字化控制等核心技術開發,具有能量雙向流動100%能量回饋、精度高、瞬態特性迅速、轉換效率高、對電網污染低、通訊接口豐富、保護功能強大等主要特點。
動力電池PACK測試系統可以實現交-直流轉換將電網的電能充到電池模組中,還可以將電池模組中放出的電量以并網逆變形式回饋到電網中,使該部分電能得到循環再利用。該設備是一款由計算機后臺軟件控制的電能回饋型雙向的電池充、放電電源處理系統。

應用領域
產品特點
1、動力電池PACK測試系統采用四象限PWM 整流技術,功率因數高,諧波小。
2、功率因數>99%,諧波畸變率<3%,對電網影響小。
3、DSP高性能處理器,實現完整的雙閉環反饋控制,更安全穩定
4、獨立風道設計,提高設備對嚴酷環境的適應性。
5、可脫機運行,設備帶觸摸屏及儲存單元可獨立操作設備。
6、動力電池PACK測試系統模塊化設計,各模塊獨立運行,便于維護和集中管理控制。
7、配置靈活,可以根據客戶要求定制不同通道與功率的充放電設備。
8、通道之間可以并聯使用,方便客戶擴展,提高生產效率。
9、與其他設備或裝置(如恒溫箱、振動臺、電壓、溫度采集系統)進行集成。
10、軟件能通過用戶提供的CAN通訊協議(.DBC文件),方便、快捷的實現與BMS進行數據對接與控制。
11、齊全的功能測試:容量、循環壽命、倍率特性、HPPC、充放電效率、直流內阻測試、工況模擬等性能測試。
技術參數表
產品優勢

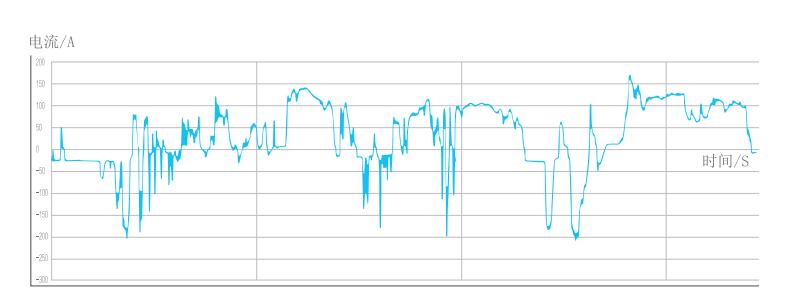

實際工況模擬

可將車載實測工況數據轉換為模擬仿真測試工藝,對動力電池包進行工況模擬測試,以幫助用戶開發自己特有的測試工況,下圖:行駛中,車輛加速、減速時的電流變化工況。


動力電池測試系統實際工況模擬圖片

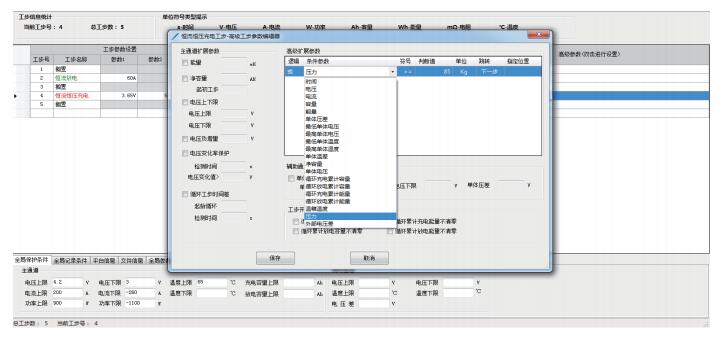

軟件功能強大
齊全的測試功能,便捷的工步編輯界面;可實現恒流充放電、恒壓充電、恒阻放電、恒功率充放電、工況模擬、快速脈沖、DCIR等輸出功能。同時可以任意組合各種模式對電池組進行充放電,并快速切換。具有可編程的數據輸入輸出,可實時顯示電池組各種數據(電壓、電流、功率、能量、容量等);充放電工藝數據具備自動上傳、自動處理、實時分析,并具有相應的過程數據分析圖表。豐富全面的記錄模式,含循環層、工步層、記錄層、工藝文件、通道日志、曲線等詳細數據;任意組合的曲線展現功能,用戶可自定義X軸、Y軸,方便用戶分析各種參數的相互關系,及可選擇性快速導出Excel格式參數文件。

動力電池PACK測試系統軟件圖片
